智能隔離器

智能隔離器性能簡介 :
  ZH-GL系列智能隔離器（信號隔離器、信號隔離卡）是將輸入單路或雙路的電流或電壓信號變送輸出隔離的單路或雙路線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。
技術特點 :
  ZH-GL系列智能隔離器采用數字化技術，在對高、低頻干擾信號的抑制方面均有著良好表現，即使在大功率變頻控制系統中依然能夠可靠應用，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償等諸多先進技術，并符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求，使產品的穩定性及可靠性得到保證。
智能隔離器適用性:
智能隔離器可以與單元組合儀表及DCS、PLC等系統配套使用，在石油、石化、電力、冶金等行業的重大工程中有著廣泛應用。
智能隔離器技術參數 :
精度：±0.2%×F·S
溫度漂移：≤0.005%F·S/℃
工作溫度：工業級標準 -10～+55℃
輸入阻抗：電流：100Ω；電壓：500KΩ
電流輸出允許外接的負載阻抗：
4-20mA輸出時0～500Ω；0-10mA輸出時0～1KΩ,需要更大的負載能力請在訂貨時說明。
電磁兼容：符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求。
輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V.ac
儲運環境溫度：-40～+80℃
相對濕度：10-90％RH（40℃時）
供電電源：交流：AC 95～265V
                    直流：DC12V～32V（反接保護）
輸入功率：0.9～1.8W（與型號有關，詳見本手冊附錄中關于輸入功率的計算方法）
通訊接口：RS232 或 RS485，MOTLUS軟件協議（選配）。
卡槽尺寸：35mm導軌式安裝
外形尺寸：寬×高×深：22.5×100×115mm
凈 重：140g±20g
智能隔離器型譜 :

型 號						說 明
ZH-GL-	×	×	×	×	×	智能隔離器
輸入回路						缺省為單回路
	D					雙回路（相互隔離）
輸入信號( 雙輸入相同)		1				4-20mA
		2				1-5V
		3				0-10mA
		4				0-5V
		5				0-10V
第一路輸出			1			4-20mA
			2			1-5V
			3			0-10mA
			4			0-5V
			5			0-10V
第二路輸出				0		缺省為無第二輸出
				1		4-20mA
				2		1-5V
				3		0-10mA
				4		0-5V
				5		0-10V
供電方式						缺省為交流AC220V
					D	直流DC24V

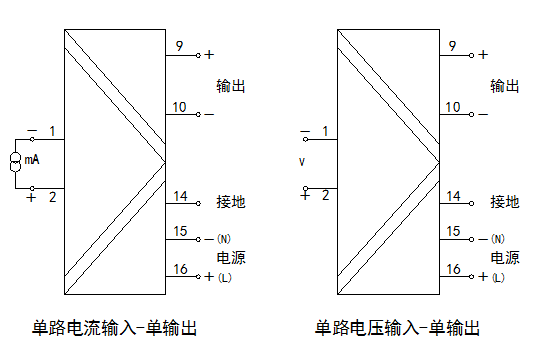

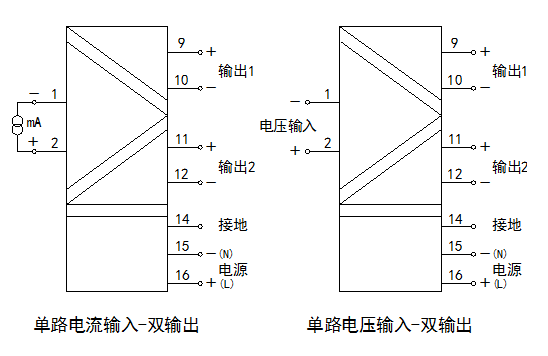

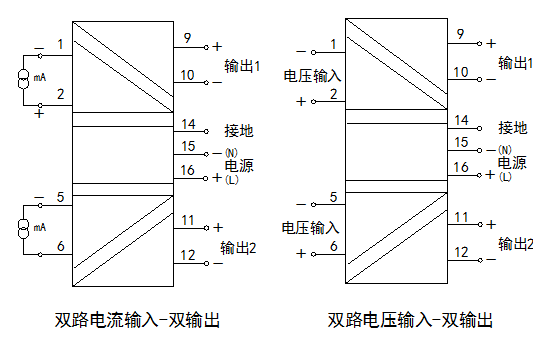

智能隔離器接線示意圖說明：具體接線請以實物為準
