HART協議溫度變送器溫度范圍按鍵調整方法介紹

發布時間：2025-11-10 ??? 瀏覽次數：
SBW系列溫度變送器為現場安裝 ，帶電氣隔離，支持HART 協議的智能隔離式溫度變送器。主要接收熱電阻，熱電偶，電阻，毫伏信號輸入并可轉換為 4-20mA 疊加HART 信號輸出。SBW溫度變送器可通過儀表面板按鍵或HART手操器現場組態，也可通 過1 個USB 接口的 HART 調制解調器連接至PC 組態。下面介紹帶HART協議隔離式溫度變送器按鍵操作更改溫度量程范圍的方法。
一、SBW帶HART協議隔離式溫度變送器界面介紹：
由變送器控制的圖形（字母數字）LCD 顯示器
字符高度，取決于模式
標記，4 位，2 位小數
條形圖顯示
可任意旋轉LCD顯示器角度
顯示選項
傳感器工藝數據
傳感器電氣數據（ohm / mV）
電子元件/ 環境溫度
輸出值
輸出率%
顯示與變送器和傳感器狀態相關的診斷信息
二、菜單按鍵說明
使用或按鈕可以瀏覽菜單或選擇一個參數值或字符。
不同功能可分配至和按鈕。當前分配至這些按鈕的功能顯示在顯示屏上。
含義
退出 (Exit)  退出菜單。
返回 (Back)  返回一個子菜單。
取消 (Cancel)  取消參數輸入
下一位 (Next) 選擇輸入數值和字母的下一位。
含義
選擇 (Select)  選擇子菜單/參數。
編輯 (Edit)  編輯參數。
確定 (OK)  保存輸入的參數

三、溫度范圍量程修改操作步驟

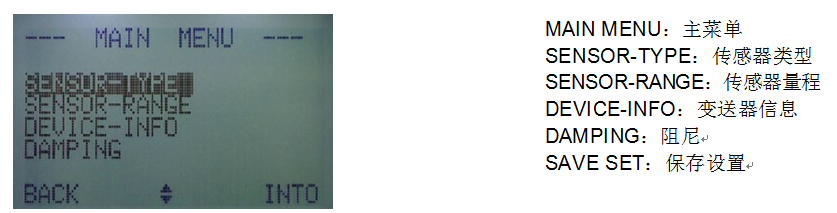

第 1 步, 按按鈕進入主菜單。按或按鈕可以瀏覽菜單，被選中的菜單以亮黑形式

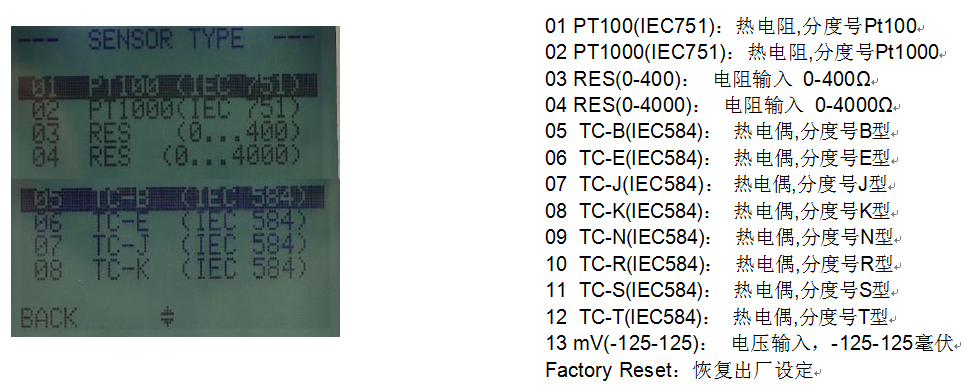

第 2 步, 按按鈕進入 SENSOR-TYPE(傳感器類型)子菜單，按或按鈕可以選擇不同的傳感器類型，被選中的傳感器類型以亮黑形式

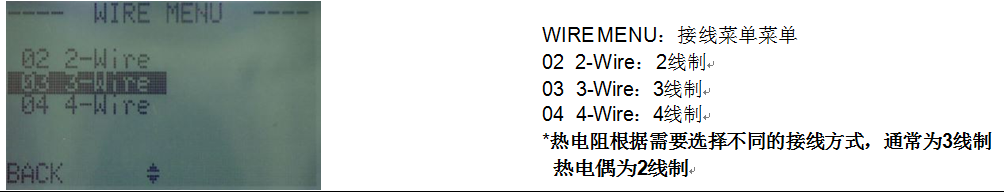

第 3 步, 按按鈕進入WIRE MENU(接線菜單)子菜單，按或按鈕可以選擇不同的接線方式，被選中的接線方式以亮黑形式

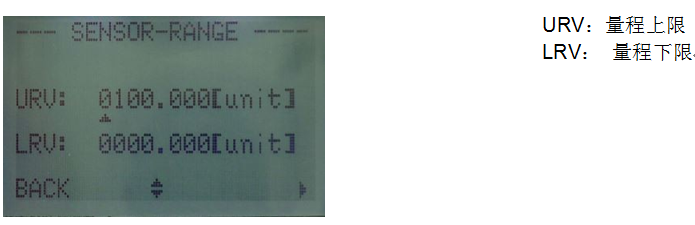

第 4 步, 按按鈕返回主菜單,按按鈕進入 SENSOR-RANGE(傳感器量程)子菜單，設定傳感器量程。
按按鈕可以移動要調整的數字位數,在 LCD 顯示器上面01圖標顯示。
按或按鈕可以減少或增大數字(按按鈕至零，繼續按一次，將顯示負數符號)。

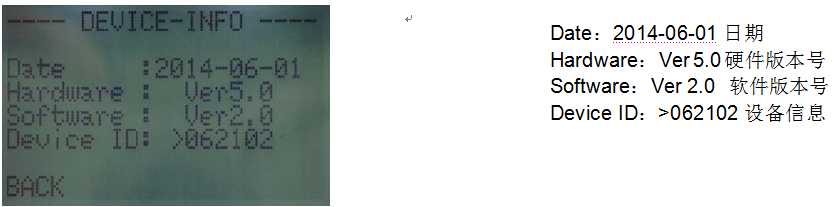

第 5 步, 按按鈕返回主菜單,跳至第 7 步或按按鈕可以進入 DEVICE-INFO(變送器信息)子菜單,可以查看變送器的設備信息(一般情況下,用戶不需要進入此菜單)。

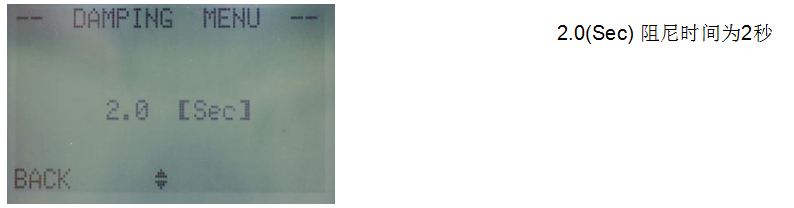

第 6 步, 按按鈕返回主菜單,跳至第 7 步或按按鈕可以進入 DAMPING(阻尼)子菜單, 按或按鈕增加或減少變送器的阻尼時間(一般情況下,默認阻尼時間為 2 秒，用戶不需要對阻尼時間再設定)。

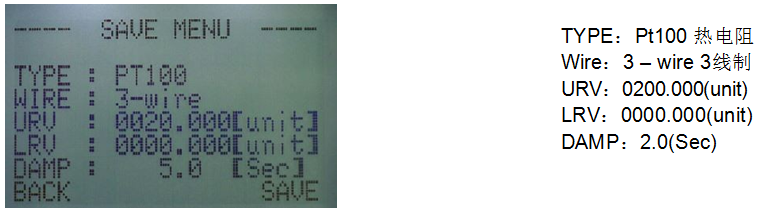

第 7 步, 按按鈕返回主菜單,按按鈕可以進入 SAVE SET(保存設定)子菜單, 按按鈕保存所有組態配置, 連續按按鈕返回顯示界面，這樣量程范圍就更改好了。
