微小型金屬管浮子流量計

發布時間：2025-01-17 ??? 瀏覽次數：

LZZX系列微小型金屬管浮子流量計用于液體和氣體微小流量的測量。微小型金屬管浮子流量計采用全金屬結構，具有體積小、壓損小等特點，廣泛應用于各行業復雜、惡劣環境下、對微小流量、低流速、各種苛刻介質條件的流量測量與過程控制，特別適合測量混濁，不透明或腐蝕性流體。

微小流量金屬管浮子流量計結構及原理.

LZZX系列微小型金屬管浮子流量計主要由測量管、浮子和指示器組成。指示器可配備4-20mA電遠傳信號、上限和下限報警等功能。

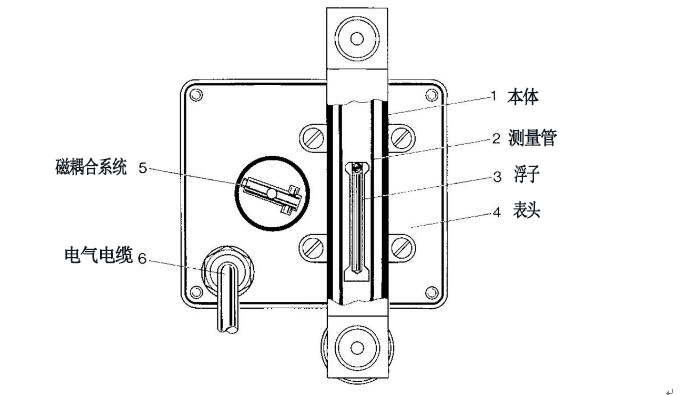

組成:1、本體2、測量管3、浮子4、表頭5、磁耦合系統6、電氣電纜

微小流量金屬管浮子流量計結構圖

微小流量金屬管浮子流量計主要技術參數.

1、測量范圍:水(20℃)1~3000l/h

空氣(0.1013MPa 20℃) 0.5~90000l/h

2、量程比:10:1

3、精度等級:2.5級/4.0級

4、工作壓力:PN1.6MPa

5、介質溫度:標準型:-40℃~+120℃

6、環境溫度:-40℃-+80℃

7、介質粘度:1/4”NPT,3/8"NPT1/2”NPT≤5mPa.s

3/4”NPT,1”NPT≤250mPa.s

8、輸出:標準信號:二線制4~20mA(24VDC供電)

9、供電:24VDC±20%

10、連接方式:側進測出型:NPT1/4”內螺紋

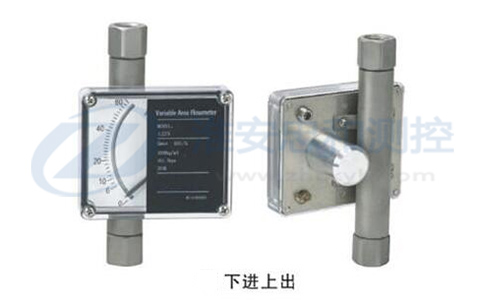

下進上出型:NPT1/4"、3/8”、1/2”、3/4”、1”內螺紋

11、電氣接口:M8×1或用戶提供規格

12、防護等級:IP65

微小流量金屬管浮子流量計選型表

LZZX	結構形式
	H	橫向進出
	V	下進上出
	測量管接液材質
	RO	316L不銹鋼
	R1	304不銹鋼
	R2	HC-276合金
	R3	鈦合金
	止檔及O型圈材質
	A	PTFE/Buna四氟乙烯+丁晴橡膠
	B	PVDF/Viton聚偏氟Z烯+氟素橡膠
	C	PVDF/Buna聚偏氟乙烯+丁晴橡膠
	D	PTFE/Kalrez四氟乙烯+全氟化橡膠
	指示器
	缺省	現場指針顯示瞬時流量
	D	遠傳4-20mA兩線制電流信號，本安防爆，防爆標志ExiallCT3~6
	K1	上限報警(24VDC三線制輸出)
	K2	下限報警(24VDC三線制輸出)
	K12	上下限報警(24VDC三線制輸出)
	EK1	上限報警(8.2VDC兩線制輸出namur)
	EK2	下限報警(8.2VDC兩線制輸出namur)
	EK12	上下限報警(8.2VDC兩線制輸出namur)
	連接方式
	1	NPT1/4"
	2	NPT3/8"
	3	NPT1/2"
	4	NPT3/4"
	5	NPT1"

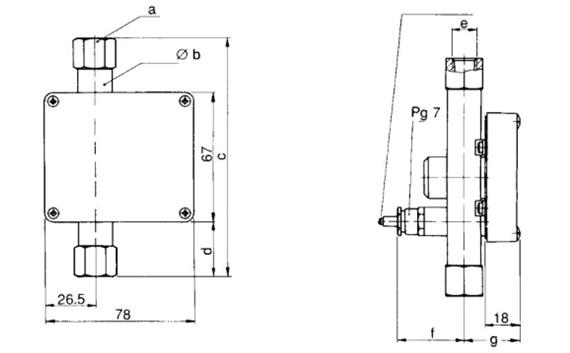

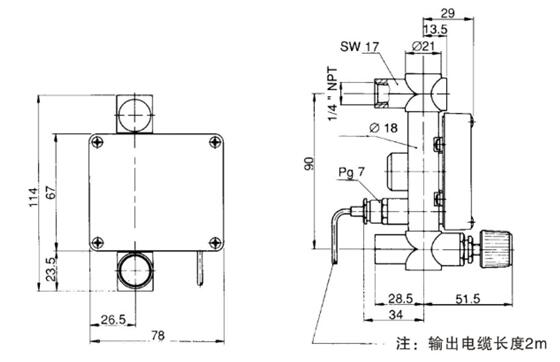

微小流量金屬管浮子流量計外形尺寸

微小流量金屬管浮子流量計流量參考
